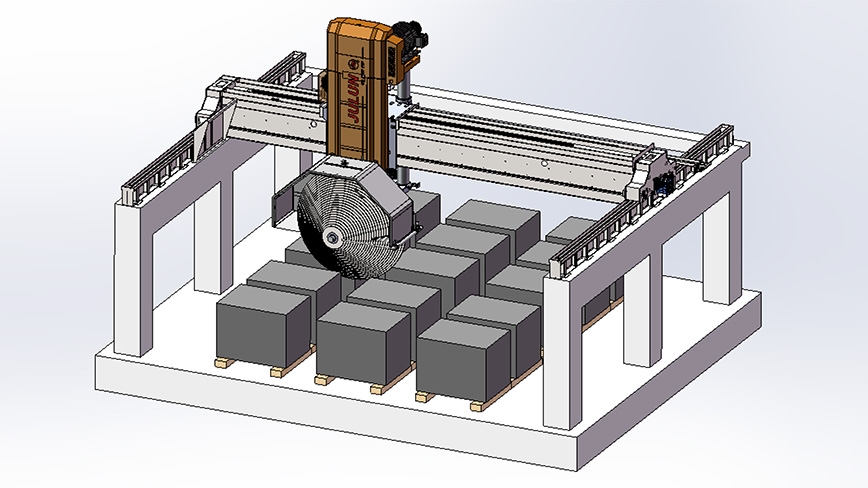

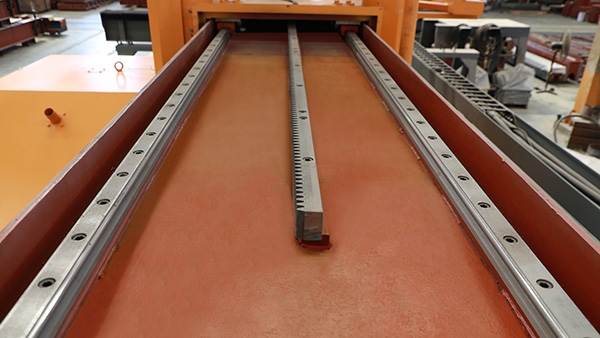

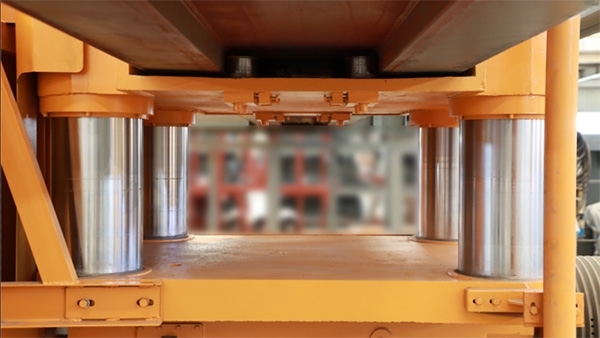

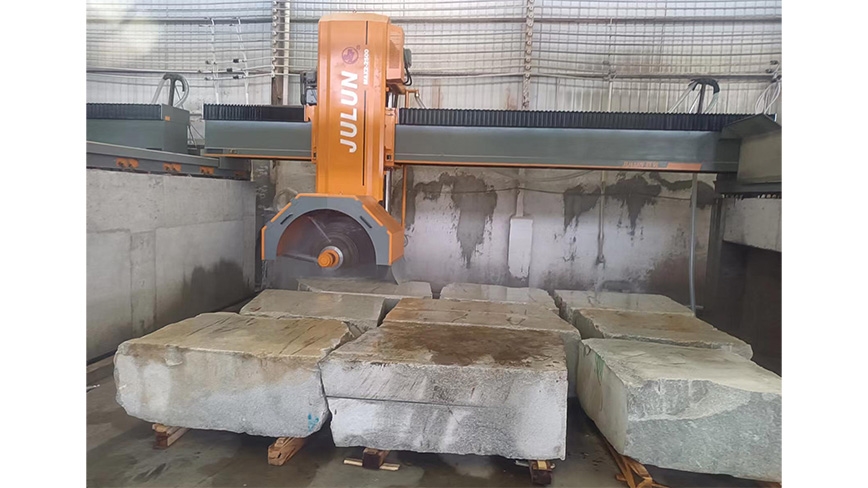

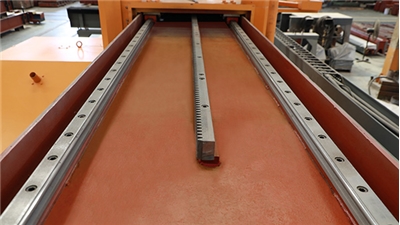

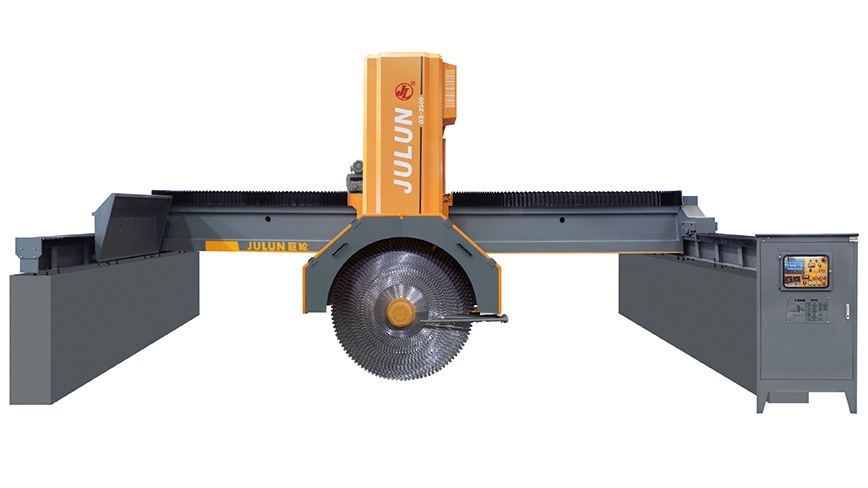

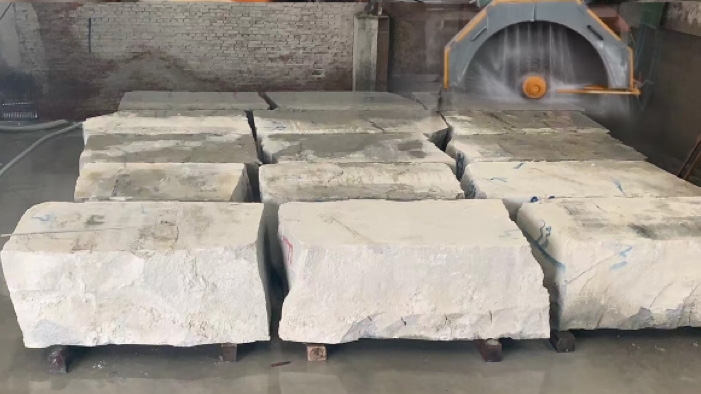

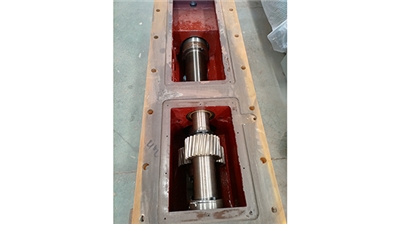

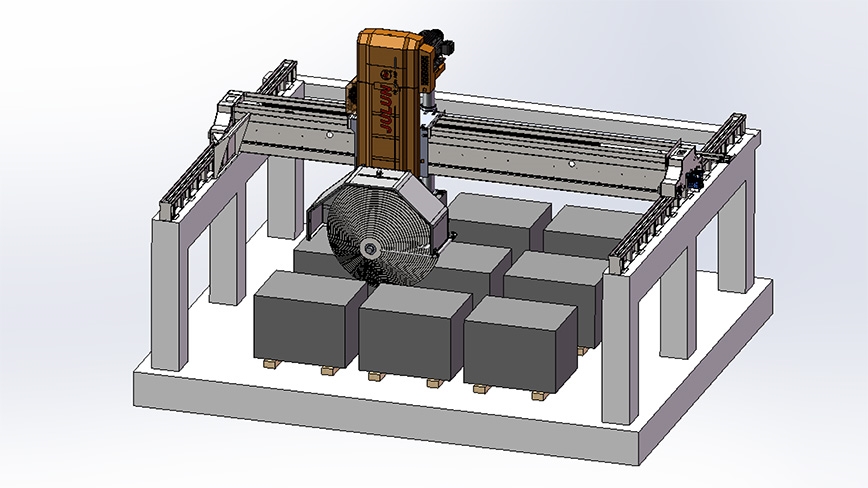

該機采用PLC可編程控制和人機操作界面,輔以高精度旋轉編碼器進行分片,左右行走采用直線導軌導向,運行阻力低,能耗低,運行速度快。升降采用加大型油缸,升降穩定迅速,結合大直徑鍍鉻導柱+邊界潤滑銅套,配合間隙小,耐磨美觀,升降穩定,并在導套内設計多層密封,防水防塵防漏油,提高使用壽命。超大截面橫梁采用外模鋼闆,内部工業級鋼筋混凝土結構,自重大,穩定可靠。邊梁采用行輪導向+齒輪齒條驅動,運行阻力低,能耗低,節約了台車及其維護費用;因而具有切割效率高、分片精度高,切割出來的闆材平整度好,機台穩定性高、操作簡便等優點,特别适用于市場闆、普通闆、大闆、高價值闆的切割。
名稱 | Appellation | Unit | GS 26P-32P |
橫梁 | Crossbeam | mm | 9500 / 10500 / 11500 |
邊梁 | Sidebeam | mm | 5000-11500(鋼件Steel Part Type) |
導柱直徑 | Guide pillar diameter | mm | Φ265(軸瓦套Bearing Bush Sleeve) |
鋸片直徑 | Max.blade diameter | mm | Φ1800 |
最多鋸片數量 | Max.blade number | mm | 26-32 |
左右行程 | Left-right stroke | mm | 5500 / 6500 / 7500 |
前後行程 | Forward-backward stroke | mm |
2600(配邊梁5000 Sidebeam 5000) 5200(配邊梁7500 Sidebeam 7500) 9200(配邊梁10500 Sidebeam 11500) |
最大升降行程 | Max.lifting stroke | mm | 1400 |
耗水量 | Water consumption | m³/h | 15 |
主電機功率(可選配) | Power of main motor(optional) | kw | 110 |
總功率 | Total power | kw | 124 |
外形尺寸 | Dimension(L×H) | mm | 10000-13000×4200 |
總重量 | Weight | kg | 33000-36000 |
